1. 论文基本信息

  • 中文题目：InAs/GaSb II 类超晶格材料生长及其红外探测器性能
  • 英文题目：Material Growth and Infrared Detectors Performance of InAs/GaSb Type-II Superlattices
  • 作者：蒋洞微
  • 单位：哈尔滨工业大学
  • 学位类型：工学博士学位论文
  • 时间：2016 年 6 月
  • 关键词：分子束外延、InAs/GaSb 超晶格、长波红外、甚长波红外、多色探测器、宽带红外探测器

这篇论文的主线：先解决 InAs/GaSb II 类超晶格材料怎么长得足够好，再解决 红外探测器怎么做得暗电流低、量子效率高、光学串扰小。

不是单纯讨论材料与讨论器件，而是把材料生长、能带设计、器件结构、加工工艺和性能测试串成了一条完整链路。

2. 核心问题：为什么是 InAs/GaSb II 类超晶格？

红外探测器的重要指标通常包括 截止波长、量子效率、暗电流、微分阻抗、探测率和多色通道串扰 。传统材料体系如 HgCdTe、InSb、PbS、QWIP、QDIP 等已经支撑了前两代红外探测技术，但在第三代红外探测要求下会遇到一些瓶颈，例如大规模面阵均匀性、多色探测、长波/甚长波响应和暗电流控制。

InAs/GaSb II 类超晶格的吸引力在于：

  • 能带可调：通过改变 InAs/GaSb 阱垒层厚度，可以把有效带隙调到 0-0.8 eV，覆盖中波、长波、甚长波红外。
  • 电子与空穴空间分离：InAs 是电子势阱，GaSb 是空穴势阱，形成典型的 type-II broken-gap 能带排列。
  • 大电子有效质量：有利于降低隧穿暗电流。
  • 材料均匀性较好：相比 HgCdTe 对组分极端敏感的问题，超晶格通过单原子层级的厚度控制调节能带，更适合阵列化。
  • 适合多色结构设计：通过多个吸收区、势垒层和偏压调制，可以在一个器件中实现多波段响应。

论文的技术目标可以概括为三件事：

  1. 生长高质量 InAs/GaSb 超晶格材料。
  2. 制备高量子效率、高阻抗的长波与甚长波红外探测器。
  3. 通过结构设计实现低光学串扰的多色探测器和宽带红外探测器。

3. 第 1 章：绪论，搭建问题背景

第一章先从红外探测的大气窗口讲起。红外波段中，1-3 μm、3-5 μm、8-14 μm 具有较高大气透过率，因此是工程应用中最重要的探测窗口。中波红外常用于红外制导、夜视和预警，长波红外适合热成像与遥感，14 μm 以上的甚长波红外则面向深空探测、卫星遥感等场景。

接着，论文解释了 InAs/GaSb 超晶格的材料基础。InAs、GaSb、AlSb 都属于晶格常数约 6.1 Å 的 III-V 族材料，彼此晶格失配较小，适合在 GaSb 衬底上进行异质外延。InAs/GaSb 的独特之处在于其断开型能带排列：InAs 的导带低于 GaSb 的价带，电子和空穴分别局域在不同材料层中。

这一章还梳理了国际研究进展，包括美国 Northwestern University CQD 中心、德国 Fraunhofer 研究所、新墨西哥大学等机构在中波、长波、双色、焦平面阵列方面的进展。作者由此指出两个核心难点：

  • 对长波和甚长波探测器来说，暗电流抑制 和 量子效率提升 是性能优化的关键。
  • 对多色红外探测器来说，光学串扰降低 是结构设计的核心。

本章的价值在于把后文的实验方向铺好：材料质量影响暗电流与寿命，器件结构影响载流子输运，钝化与刻蚀影响表面漏电流，多色结构还要额外控制不同通道之间的串扰。

4. 第 2 章：样品制备与表征方法

第二章是整篇论文的实验工具箱，主要介绍 MBE 生长、器件制备和表征测试。

4.1 MBE 生长平台

论文使用 Veeco GEN-II MBE 系统进行超晶格外延生长。MBE 的优势在于：

  • 超高真空环境可保证材料纯度。
  • 快门可以精确到 0.1 s 量级，适合控制 InAs/GaSb 交替层和界面层。
  • RHEED 可以原位监控表面重构和生长速率。
  • 衬底温度、III 族束流和 V 族束流可分别调控。

对 InAs/GaSb 超晶格来说，界面非常关键。电子和空穴波函数在界面附近有强交叠，界面粗糙会增加缺陷与复合中心，直接损伤量子效率并提高暗电流。

4.2 校准技术

论文重点介绍了几个校准方法：

  • 生长速率监测：RHEED 振荡，用于校准 InAs、GaSb、AlSb 等层的生长速率。
  • 束流检测：束流计监测，监控 V 族元素束流波动，提升重复性。
  • 生长温度校准 $T_t$：利用 GaSb 表面重构从 $(1 \times 5)$ 到 $(1 \times 3)$ 的转变作为温度标尺。
  • 掺杂浓度校准：霍尔测试，用于 Be、Si 等掺杂浓度校准。

4.3 器件制备与表征

器件制备包括：

  • 台面刻蚀：清洗、涂粘结剂、匀胶、前烘、光刻、显影、坚膜、去胶、刻蚀
  • 金属电极蒸镀：清洗、去底胶、涂粘结剂、匀胶、前烘、光刻、显影、蒸金属、剥离
  • 表面钝化：钝化、第三次光刻、开窗口、封装

论文特别强调台面刻蚀和钝化，因为长波和甚长波探测器的暗电流很大一部分来自表面漏电流。

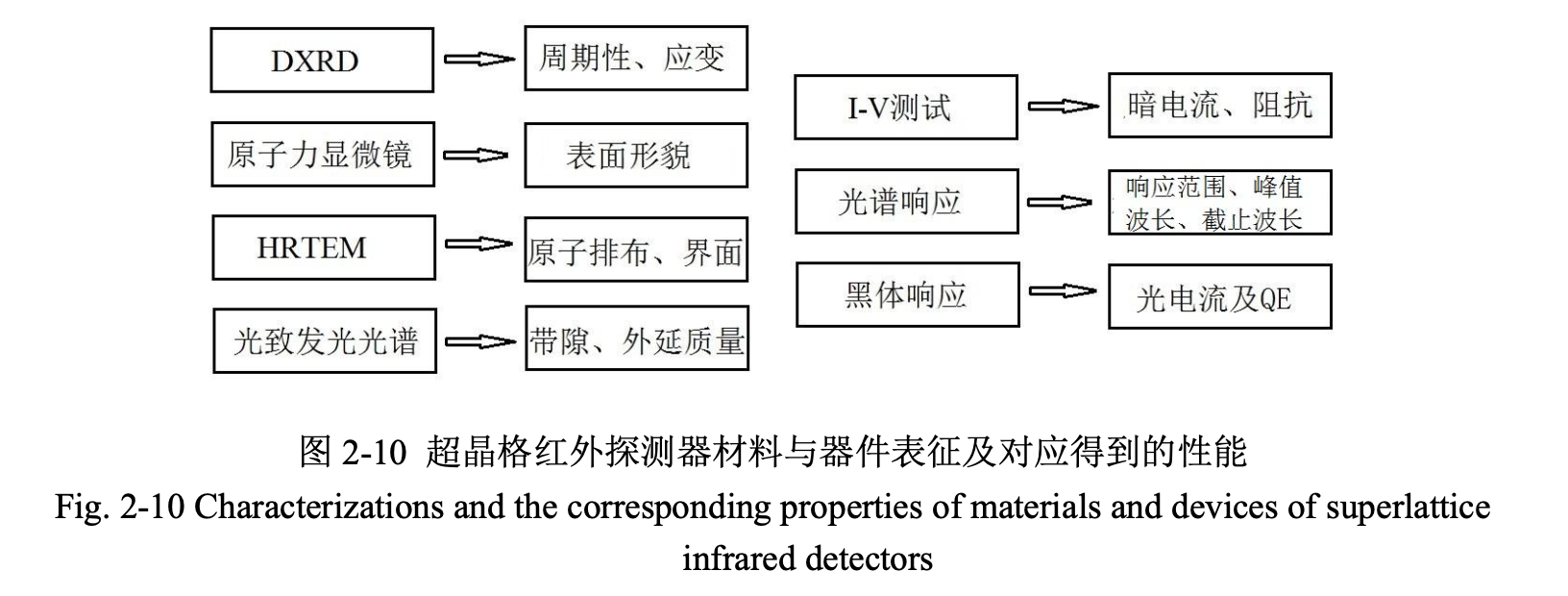

表征方法包括：

  • 高分辨 X 射线衍射仪(DXRD)：分析周期厚度、应变状态和卫星峰半峰宽。
  • 原子力显微镜(AFM)：测量表面均方根粗糙度 RMS。
  • 高分辨透射电子显微镜(HRTEM)：观察界面平整度、周期均匀性和晶格常数。
  • 光致发光谱(PL)：评估材料光学响应和禁带宽度。
  • I-V 特性测试系统: 反映材料外延质量、衡量器件制备工艺水平
  • 光谱响应与黑体测试：提取截止波长、响应度、量子效率和探测率。

第二章的核心不是给出结果，而是说明论文如何保证结果可信：每一个性能提升，都要能追溯到材料参数、结构参数和加工参数。

5. 第 3 章：InAs/GaSb II 类超晶格材料生长

第三章是材料部分的核心。作者围绕三个问题展开：生长参数怎么优化，界面怎么控制，应变怎么平衡。

5.1 生长参数优化

论文得到的关键生长窗口包括：

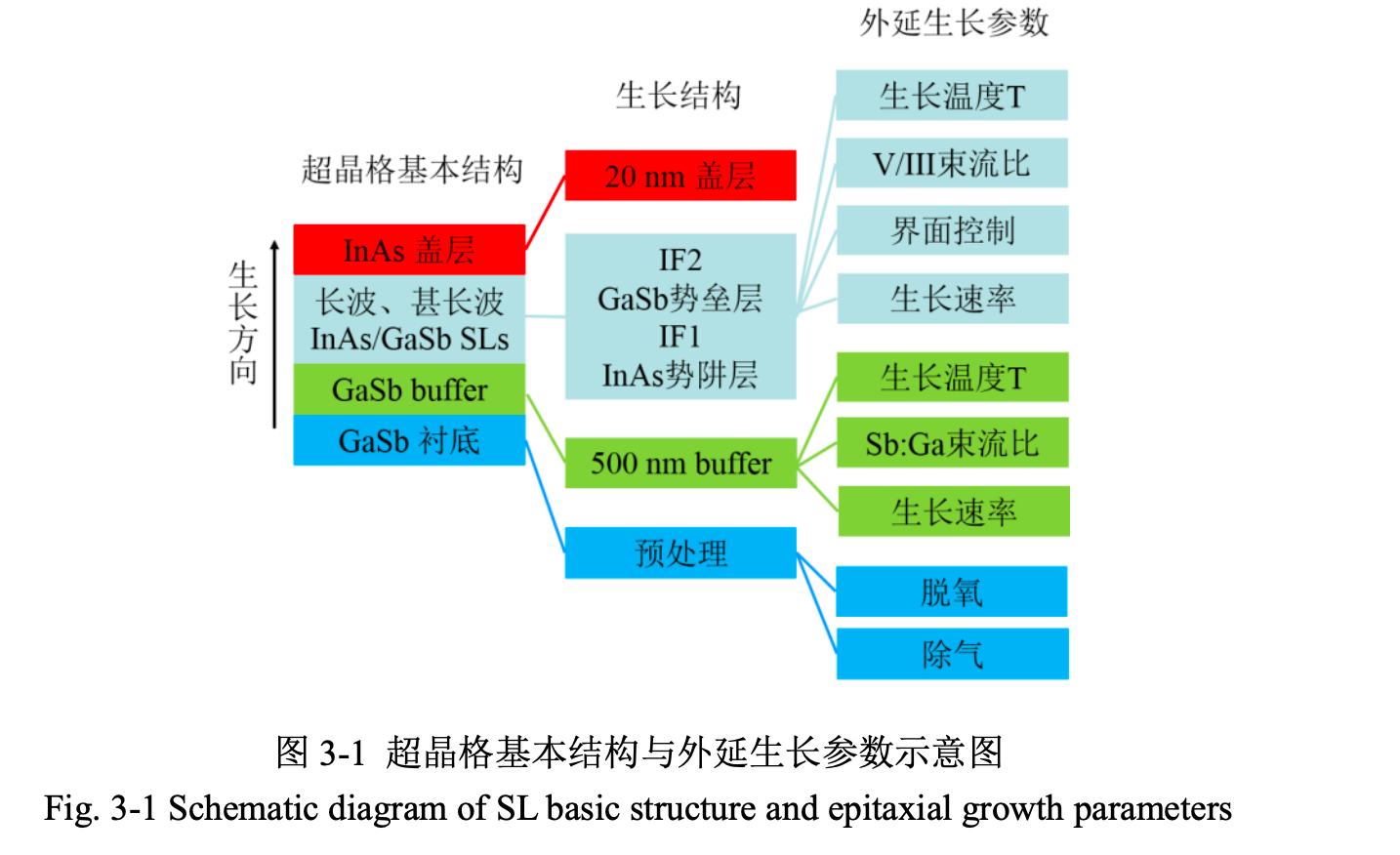

  • GaSb 缓冲层优化生长温度：$T_t + 110^\circ C$
  • GaSb 缓冲层 Sb:Ga 束流比：9
  • InAs/GaSb 超晶格生长温度：$T_t - 15^\circ C$

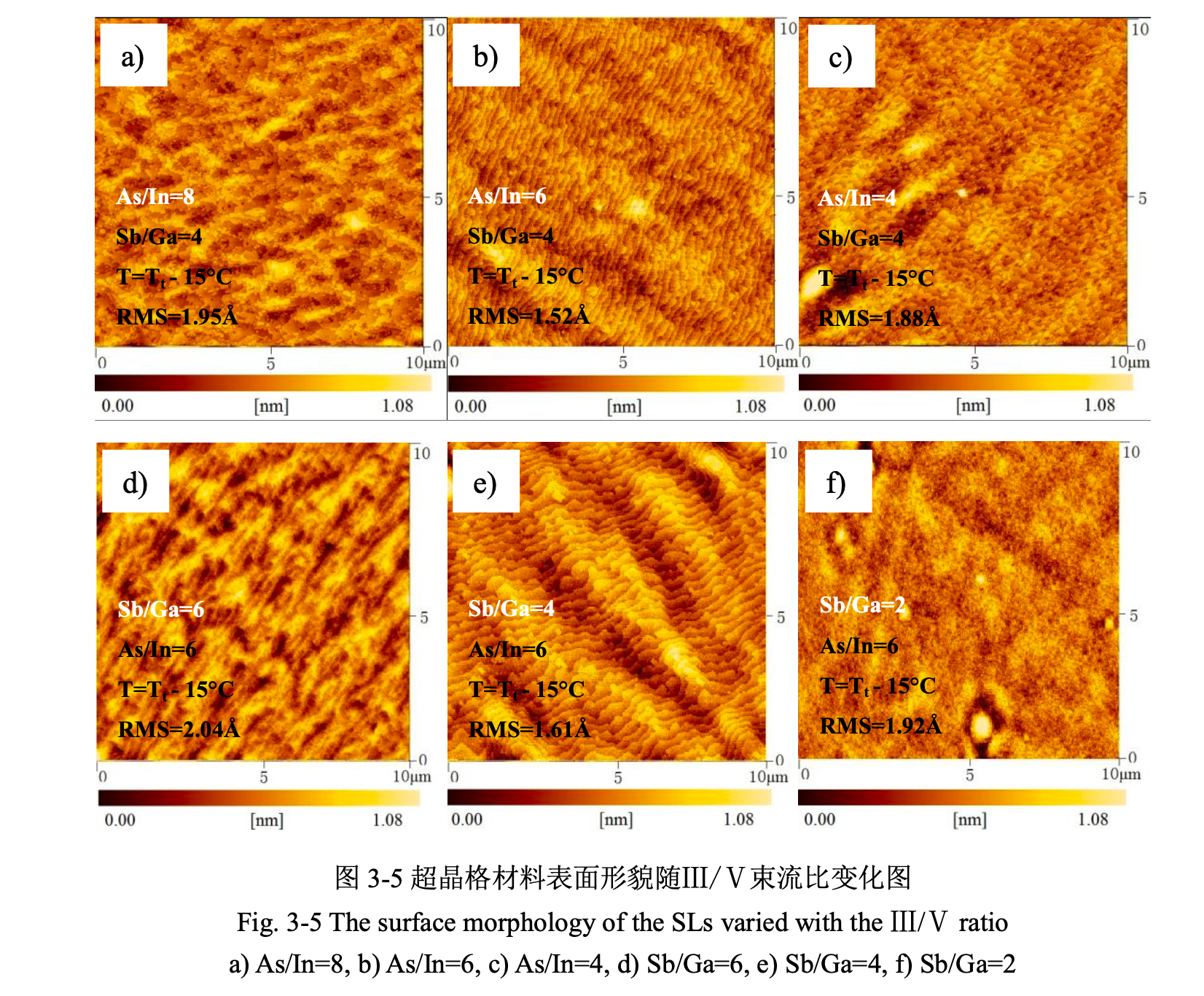

  • 超晶格 Sb/Ga 束流比：4
  • 超晶格 As/In 束流比：6

这些参数的作用可以这样理解：温度影响原子迁移和脱附，III 族束流决定生长速率，V/III 束流比影响表面稳定性和界面形貌。过高或过低都会引入粗糙界面、应变积累或缺陷。

5.2 双 InSb 界面与应变补偿

InAs/GaSb 超晶格中存在两类界面：InAs-on-GaSb 和 GaSb-on-InAs。界面处可能形成 InSb-like 或 GaAs-like 键。论文采用 MEE 方法生长双 InSb 界面，利用 InSb 界面的压应变补偿超晶格中的拉应变，从而实现应变平衡。

作者给出了一个非常重要的经验关系：

$$
n_{InSb} = 0.11559 n_{InAs}
$$

其中 $n_{InSb}$ 是应变平衡所需的 InSb 界面厚度，$n_{InAs}$ 是 InAs 层厚度。这意味着 InAs 层越厚，需要更厚的 InSb 界面来进行应变补偿。

材料质量方面，优化后样品表现很好：

  • 一级卫星峰半峰宽 FWHM 小于 20 arcsec。
  • 10 μm × 10 μm 范围内 RMS 约 1.5 Å。
  • HRTEM 显示界面平整、周期厚度均匀、体内无明显缺陷。

5.3 长波、甚长波与 M 型超晶格

论文不仅生长普通 InAs/GaSb 超晶格，还生长 M 型势垒超晶格。M 型结构是在 GaSb 层中插入 AlSb，形成类似字母 M 的能带结构。它的作用是：

  • 在导带中形成电子势垒。
  • 在价带中形成空穴双势阱。
  • 提高载流子有效质量。
  • 抑制隧穿暗电流、产生-复合暗电流和表面漏电流。

论文优化得到的 M 型势垒结构之一为：

$$
18MLInAs / 5MLGaSb / 5MLAlSb / 5MLGaSb
$$

这套结构后来在第五章中被用于提升长波和甚长波器件的阻抗性能。

第三章的结论可以概括为一句话：作者通过 MBE 参数优化、MEE 双 InSb 界面和 M 型势垒层设计，建立了制备高质量长波、甚长波和势垒超晶格材料的工艺基础。

6. 第 4 章：暗电流与量子效率模拟

第四章从器件物理角度解释：为什么同样的材料，结构设计不同，器件性能会相差很大。

6.1 暗电流来源

红外探测器的暗电流主要包括：

  • 扩散暗电流：来自 n 区或 p 区中载流子扩散。
  • 产生-复合暗电流：来自耗尽区缺陷中心的 SRH 复合。
  • 隧穿暗电流：包括带间隧穿和陷阱辅助隧穿。
  • 表面漏电流：来自刻蚀、悬挂键、氧化和表面态引起的电流通道。

论文通过模拟指出，材料禁带宽度、载流子寿命、掺杂浓度、n/p 区厚度、I 区厚度都会影响暗电流。作者给出了一组基础结构优化建议：

  • n 区厚度约 0.4 μm。
  • p 区厚度约 0.5 μm。
  • n 区掺杂水平控制在 $1-2 \times 10^{18} cm^{-3}$。
  • p 区掺杂水平控制在 $2-4 \times 10^{18} cm^{-3}$。
  • I 区 p 型改性掺杂浓度应小于 $5 \times 10^{16} cm^{-3}$。

不同温度下，主导暗电流机制也不同。对于 n-i-p 器件，低温主要受隧穿暗电流影响，中温主要受产生-复合暗电流影响，高温主要受扩散暗电流影响。引入 M 型势垒后，主导机制会发生变化，说明势垒确实改变了载流子输运通道。

6.2 量子效率提升

量子效率本质上取决于光子吸收、载流子产生、载流子输运和电极收集。论文提出了几个提升量子效率的方向：

  • 增大 I 区厚度，提高吸收体积。
  • 对 I 区进行 Be 掺杂改性，改变少数载流子类型。
  • 设计 n-on-p 结构以改善正入射情况下的载流子收集。
  • 通过渐变掺杂增强内建电场和载流子输运。

论文模拟和实验都显示，n-i-p 结构的量子效率高于 p-i-n 结构，且当 I 区厚度增加时差异更明显。对于截止波长约 13-14 μm 的长波器件，I 区厚度增大至 4 μm 后量子效率可超过 50%，理论上当 I 区厚度大于 6 μm 时，未加抗反射层器件的量子效率可接近 70%。

第四章的意义在于，它把第五章的器件优化策略提前解释清楚：不是简单地“做厚一点”或“掺杂一点”，而是围绕暗电流和载流子输运机制有目的地改结构。

7. 第 5 章：红外探测器性能研究

第五章是论文的结果集中区，包括长波、甚长波、多色和宽带探测器。

7.1 长波红外探测器

长波器件主要面向 14 μm 截止波长。作者通过引入 M 型势垒结构提高器件阻抗，并通过 I 区 Be 掺杂提高量子效率。

关键结果如下：

  • 优化势垒采用 $18MLInAs/5MLGaSb/5MLAlSb/5MLGaSb$。
  • 截止波长约 14 μm 的长波器件阻抗提高至 $75 \Omega \cdot cm^2$。
  • 峰值探测率达到 $1.9 \times 10^{11} cmHz^{1/2}W^{-1}$。
  • I 区 Be 掺杂浓度为 $1.5 \times 10^{16} cm^{-3}$ 时，量子效率达到约 35%。

这里的设计逻辑是：M 型势垒负责压低暗电流，Be 掺杂负责改善光生载流子输运，两者分别优化探测率公式中的阻抗和量子效率。

7.2 甚长波红外探测器

甚长波器件的目标是 21 μm 截止波长。论文通过调节 InAs 层厚度实现 4.5 μm、8 μm、10 μm、12 μm、14 μm、15 μm、17 μm、19 μm、21 μm 等波段响应。

一个有意思的方法是：在不改变 InAs/GaSb 阱垒层厚度的情况下，在 GaSb 势垒层中插入 InSb，并改变 InSb 的位置。这样可以调节 GaSb 中重空穴能级和轻空穴能级的劈裂，从而扩展截止波长。论文中 15MLInAs/7MLGaSb 超晶格的探测波长可从 15 μm 扩展到 18 μm。

甚长波器件的关键结果：

  • 截止波长为 21 μm。
  • I 区厚度为 3 μm。
  • Be 掺杂浓度为 $2.3 \times 10^{16} cm^{-3}$ 时，量子效率达到 55%。
  • 进一步采用渐变掺杂后，峰值波长 15 μm 处量子效率提高至 66%。
  • 峰值探测率达到 $3.33 \times 10^{10} cmHz^{1/2}W^{-1}$。

这部分是论文的重要亮点之一：甚长波器件通常更容易受到暗电流和输运损失限制，而作者通过渐变掺杂把量子效率推到了很高水平。

7.3 多色红外探测器

多色探测器的难点在于光学串扰。一个通道被光激发后，如果载流子跑到了另一个通道对应的电极，就会造成串扰。论文的策略是通过 NIPIN、NIPIN-NIP 等结构配合偏压调制，让不同波段在不同偏压下被提取。

双色器件结果：

  • 结构：NIPIN。
  • 中波通道截止波长约 5 μm。
  • 长波通道截止波长约 14 μm。
  • 77 K 下，零偏压体现中波通道。
  • 300 mV 偏压体现长波通道。
  • 中波通道和长波通道光学串扰分别为 0 和 0.58。

三色器件结果：

  • 结构：NIPIN-NIP。
  • 三个截止波长分别为 5.3 μm、14 μm、19 μm。
  • 对应偏压分别为 0 mV、300 mV、-20 mV。
  • 峰值量子效率分别为 30%、34%、39%。
  • 峰值探测率分别为 $4.6 \times 10^{11}$、$2.3 \times 10^{10}$、$1.0 \times 10^{10} cmHz^{1/2}W^{-1}$。
  • 中波、长波、甚长波通道光学串扰分别为 0、0.25、0.6。

这说明通过 I 区掺杂和偏压调制，确实可以把光生载流子输运方向变成一个可设计变量。

7.4 宽带红外探测器

论文还提出了基于 p-i-B-i-p 结构的宽带响应探测器。其思想是通过两个 I 区的掺杂控制少数载流子类型，在合适偏压下同时利用少子电子和少子空穴响应，从而实现宽谱探测。

实验上实现了 1-7 μm 宽光谱响应。不过，设计目标曾希望覆盖到 14 μm，实际结果仍存在偏差。作者认为原因可能与器件电极位置、GaSb 势垒对空穴输运的阻挡等因素有关，后续仍需优化势垒层和器件结构。

第五章可以看作是整篇论文的验证：第三章解决材料，第四章解释物理，第五章把这些策略落实为具体器件性能。

8. 论文主要创新点

论文总结的创新点可以提炼为三条。

第一，利用 MEE 方法制备具有双 InSb 界面的应变平衡 InAs/GaSb 超晶格。优化后材料一级卫星峰 FWHM 小于 20 arcsec，RMS 约 1.5 Å，说明材料结构质量和界面质量很高。

第二，在 n-M-π-p 甚长波探测器中，通过 I 区 Be 渐变掺杂显著提高量子效率。77 K 下，截止波长 21 μm、I 区厚度 3 μm 的器件在 15 μm 峰值波长处量子效率达到 66%。

第三，制备了中波/长波/甚长波三色超晶格红外探测器。通过 I 区 Be 掺杂和偏压调制，实现低光学串扰三色响应，三个通道串扰分别为 0、0.25 和 0.6。

9. 读后理解：这篇论文真正解决了什么？

如果从材料角度看，它解决的是 如何在 InAs/GaSb 这种界面极其敏感的体系中获得高质量超晶格。核心抓手是 MBE 参数、双 InSb 界面、应变补偿和 M 型势垒。

如果从器件角度看，它解决的是 如何在长波和甚长波器件中同时提高阻抗和量子效率。M 型势垒压暗电流，I 区掺杂和渐变掺杂提高载流子收集效率。

如果从系统应用角度看，它探索的是 如何从单色探测走向多色和宽带探测。多色器件不只是简单叠几个吸收层，更要控制载流子在偏压下的输运路径。

这篇论文的价值在于工程闭环很完整：材料生长参数、结构表征、器件加工、物理模拟、性能测试彼此呼应。对于做 III-V 族超晶格红外探测的人来说，它既是一篇实验论文，也是一份工艺路线图。

10. 后续值得继续深入的问题

论文最后也提出了几个后续方向：

  • 长波和甚长波器件中的表面漏电流机制仍需进一步研究，尤其是刻蚀损伤、表面态和钝化之间的关系。
  • 多色器件可以考虑用 pBiBn、p-π-M-n、CBIRD、nBn 等含势垒结构替代传统 NIP/PIN 单元，以进一步降低串扰并提高探测率。
  • 宽带探测器需要继续优化 p-i-B-i-p 结构，使响应波段从 1-7 μm 扩展到覆盖三个主要红外大气窗口。

对后续研究来说，一个很自然的方向是把本文中的材料生长和器件结构优化，与原位监控和机器学习控制结合起来。因为这篇论文已经证明 InAs/GaSb 超晶格性能对界面、应变、掺杂和势垒极其敏感，如果能在 MBE 生长过程中实时识别 RHEED 图案并闭环调节束流和温度，或许可以进一步提高材料重复性，并缩短工艺优化周期。
