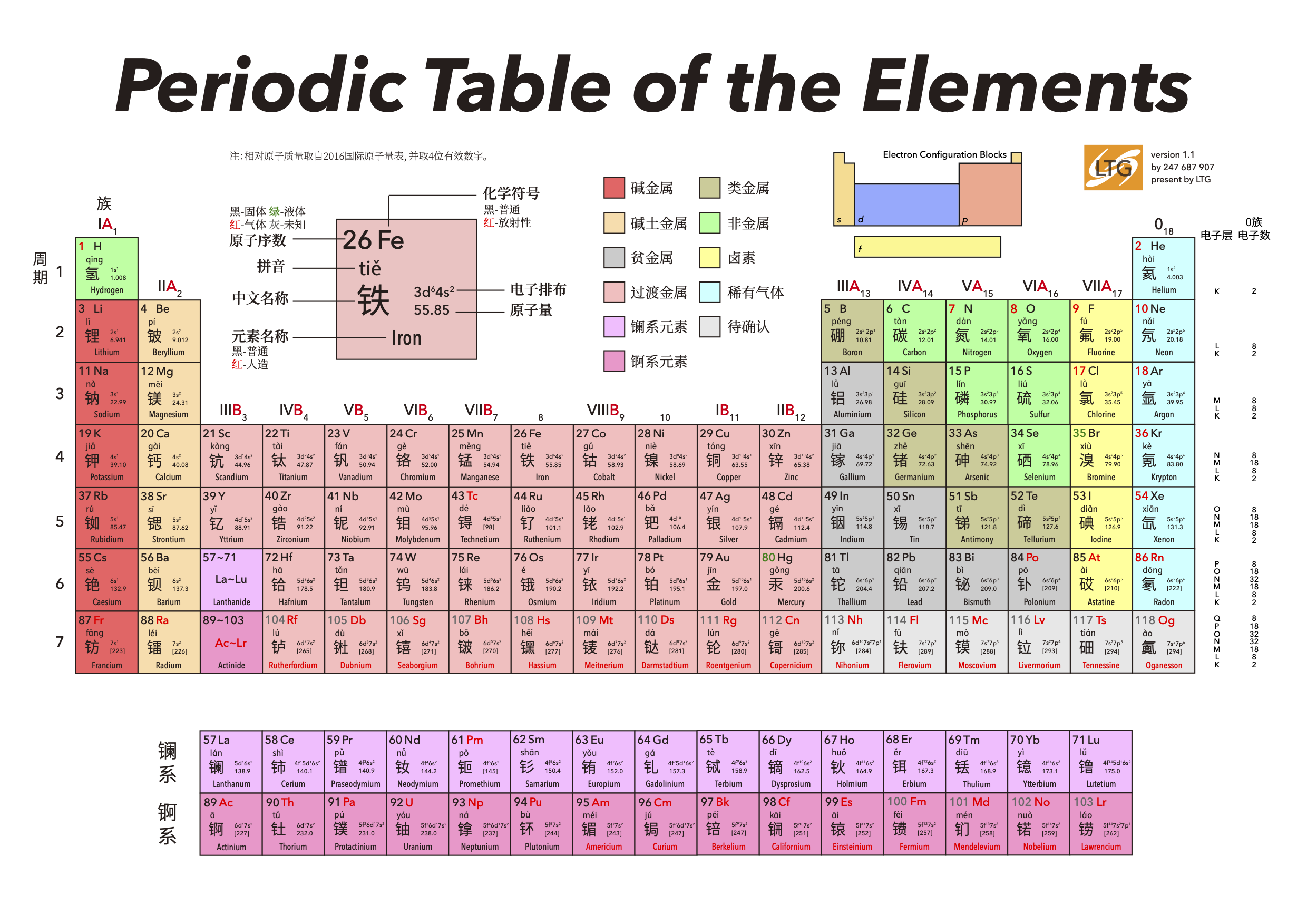

1 元素周期表总览

先从整张表建立空间感：半导体材料常见元素主要集中在周期表中部偏右区域。

区域 代表元素 半导体意义
III 族 Al、Ga、In 提供阳离子位点，决定晶格常数、势垒和电子输运
IV 族 C、Si、Ge、Sn 单元素半导体或合金，工业基础
V 族 N、P、As、Sb、Bi 提供阴离子位点，强烈影响能带、挥发性和表面化学
II-VI 相关区 Zn、Cd、Hg + S、Se、Te 可形成 II-VI 半导体，如 HgCdTe
宽禁带区 SiC、GaN、AlN 高功率、高频、高温器件常用

本文主线：先理解元素周期表，元素性质，最后落到 InAs/GaSb, InAs/InAsSb , InAs/AlSb，InAs/GaSb/AlSb 这些材料体系。

2 不同族与元素性质

2.1 如何读元素周期表

维度 含义 对半导体材料的影响
族 最外层电子数相近 决定常见价态、成键方式和化合物类型
周期 电子层数递增 原子半径、质量、晶格常数通常随周期增大
区块 s、p、d、f 轨道填充区 p 区元素最常参与共价半导体成键
金属性 左下更强，右上更弱 影响导电性、延展性、氧化倾向
电负性 吸引电子能力 影响键的极性、能带位置和界面电荷
电离能 移走电子所需能量 反映原子束、掺杂和价态稳定性
电子亲合能 获得电子的能量变化 与成键、表面反应和阴离子行为相关

2.2 不同族的材料特征

族/区域 典型元素 常见化合物 性质概括 半导体用途
II 族 Zn、Cd、Hg ZnSe、CdTe、HgTe 金属性较强，可与 VI 族形成 II-VI 材料 红外、探测、发光材料
III 族 Al、Ga、In AlSb、GaAs、InAs 常见 +3 价，是 III-V 半导体阳离子源 势垒层、沟道层、红外吸收
IV 族 C、Si、Ge Si、Ge、SiC、SiGe 四价共价网络，工艺成熟 集成电路、功率器件、光子学
V 族 N、P、As、Sb、Bi GaN、InAs、GaSb 常见 -3 价，与 III 族形成 III-V 材料 能带工程、阴离子源、表面重构
VI 族 O、S、Se、Te ZnO、CdTe、HgTe 与 II 族形成 II-VI 材料，Te 系红外性能强 红外探测、透明电子、光电材料

2.3 元素性质指标速查

指标 看什么 趋势/意义
原子量 元素质量 影响蒸发源温度、束流稳定性、声子与热性质
电子构型/能级 价电子排布 决定价态、成键方式和族属性
电负性 吸电子能力 III-V 键极性、界面电荷、能带排列的重要参考
熔点/沸点 相变温度 影响 MBE 源炉温度、蒸气压和生长窗口
电子亲合能 接收电子倾向 与表面反应和阴离子行为相关
第一电离能 失去电子难易 与价态稳定性、反应活性相关
原子半径 原子尺寸 影响晶格常数、应变和异质外延匹配
硬度/模量 力学性质 影响材料脆性、加工和热应力响应
密度 质量/体积 影响热管理和材料设计
电导率/热导率 电荷与热传输 器件散热、寄生导电和结构设计参考
比热容 储热能力 与温度响应、热稳定性相关
丰度 地壳含量 成本、供应链和规模化可行性
发现年份 科学史信息 有助于理解材料体系发展脉络

2.4 本课题核心元素：基础原子性质

注：下表为常见单质近似值，受晶型、温度、纯度和数据源影响会有差异；实际器件中还要看化合物性质。

元素 中文名 族 原子量 电子构型 常见价态 电负性
Al 铝 III / 13 26.98 [Ne] 3s² 3p¹ +3 1.61
Ga 镓 III / 13 69.72 [Ar] 3d¹⁰ 4s² 4p¹ +3 1.81
In 铟 III / 13 114.82 [Kr] 4d¹⁰ 5s² 5p¹ +1、+3 1.78
As 砷 V / 15 74.92 [Ar] 3d¹⁰ 4s² 4p³ -3、+3、+5 2.18
Sb 锑 V / 15 121.76 [Kr] 4d¹⁰ 5s² 5p³ -3、+3、+5 2.05

2.5 本课题核心元素：热学与能量性质

元素 熔点/升华点 沸点 电子亲合能 第一电离能 比热容
Al 660.3 °C 2519 °C 约 42.5 kJ/mol 约 577.5 kJ/mol 约 0.90 J/g·K
Ga 29.8 °C 约 2400 °C 约 28.9 kJ/mol 约 578.8 kJ/mol 约 0.37 J/g·K
In 156.6 °C 2072 °C 约 28.9 kJ/mol 约 558.3 kJ/mol 约 0.23 J/g·K
As 约 615 °C 升华 常压下多以升华描述 约 78.0 kJ/mol 约 947.0 kJ/mol 约 0.33 J/g·K
Sb 630.6 °C 1587 °C 约 103.2 kJ/mol 约 834.0 kJ/mol 约 0.21 J/g·K

2.6 本课题核心元素：尺寸、力学与传输性质

元素 原子半径 密度 莫氏硬度 杨氏模量 电导率 热导率
Al 约 143 pm 2.70 g/cm³ 约 2.75 约 70 GPa 约 3.5×10⁷ S/m 约 237 W/m·K
Ga 约 135 pm 5.91 g/cm³ 约 1.5 约 10 GPa 约 7.1×10⁶ S/m 约 41 W/m·K
In 约 167 pm 7.31 g/cm³ 约 1.2 约 11 GPa 约 1.2×10⁷ S/m 约 82 W/m·K
As 约 119 pm 5.73 g/cm³ 约 3.5 晶型相关 半金属/半导体特征 约 50 W/m·K
Sb 约 139 pm 6.68 g/cm³ 约 3.0 约 55 GPa 约 2.5×10⁶ S/m 约 24 W/m·K

2.7 本课题核心元素：丰度与发现

元素 地壳丰度 发现/使用历史 材料供应与实验含义
Al 约 8.1% 古代已使用明矾，金属铝 19 世纪分离 丰度高，但在 MBE 中氧化敏感
Ga 约 19 ppm 1875 年发现 常用于 GaAs、GaSb，工艺基础成熟
In 约 0.25 ppm 1863 年发现 稀散元素，InAs/InSb/InAsSb 中关键
As 约 1.8 ppm 古代已知 挥发性和毒性都需要严格工艺控制
Sb 约 0.2 ppm 古代已知 表面活性强，As/Sb 切换是生长重点

2.8 从性质推导到 MBE 直觉

性质差异 对 MBE 的直觉影响 对 RHEED/AI 的影响
Al 极易氧化 AlSb 界面暴露和背景氧更敏感 背景变亮、条纹变差可能是预警信号
As 挥发性强 需要控制 As 过压和衬底温度 表面重构和条纹强度会随通量改变
Sb 表面活性强 容易改变扩散、台阶流动和界面交换 As/Sb 切换阶段值得单独建模
In 原子半径较大 InAs 晶格常数较大，厚度控制敏感 条纹周期、粗糙化和振荡节律很重要
Ga 工艺成熟 GaSb 可作为较稳定的基准体系 适合先训练基础识别模型

3 半导体材料体系

3.1 半导体材料大类

材料类别 典型元素组合 代表材料 优点 局限
IV 族 Si、Ge、C Si、Ge、SiC 工艺成熟、集成度高 能带工程自由度有限
III-V 族 Al/Ga/In + N/P/As/Sb GaAs、InAs、GaSb、AlSb 直接带隙多、迁移率高、能带可设计 MBE/MOCVD 工艺更复杂
II-VI 族 Zn/Cd/Hg + S/Se/Te CdTe、HgCdTe 红外性能强 毒性、稳定性和均匀性挑战大
氧化物 Zn/In/Ga/Sn + O ZnO、IGZO 透明电子、显示常用 高迁移率和高质量外延受限
宽禁带 SiC、GaN、AlN SiC、GaN 高功率、高温、高频 红外探测不是主线

3.2 III-V 化合物如何形成

III 族元素 V 族元素 形成材料 主要特征 本课题关系
In As InAs 窄禁带，高电子迁移率 电子通道、红外吸收核心
Ga Sb GaSb 价带高，与 InAs 形成 Type-II 对齐 空穴层、T2SL 基准体系
Al Sb AlSb 宽禁带，势垒高 InAs/AlSb 势垒层
In As + Sb InAsSb 三元合金，可调带隙 红外波段调控、应变调节
Ga As GaAs 经典 III-V 材料 参照体系

3.3 重点材料体系对比

材料体系 类型 核心物理 典型应用 生长难点 RHEED/AI 关注点
InAs/GaSb Type-II 超晶格 broken-gap，电子/空穴空间分离 红外探测器 As/Sb 界面切换 平整条纹、界面切换、表面重构
InAs/AlSb 量子阱/强势垒结构 大导带偏移，电子限制强 HEMT、量子结构、高频器件 AlSb 氧化和界面脆弱 背景散射、条纹断裂、粗糙化预警
InAsSb 三元合金 Sb 组分调节禁带宽度 中红外/长波红外探测 成分均匀性、Sb 偏析 形貌、组分和应变耦合变化
InAs/GaSb/AlSb 6.1 Å 家族异质结构 晶格常数接近，可堆叠复杂结构 红外器件、超晶格、量子阱 多界面质量控制 跨材料迁移学习

3.4 6.1 Å 家族

材料 组成 角色 优势 风险点
InAs In + As 窄禁带电子层 高迁移率、红外响应 厚度和表面重构敏感
GaSb Ga + Sb 空穴层 与 InAs 形成 Type-II 结构 As/Sb 切换复杂
AlSb Al + Sb 势垒层 强电子限制 Al 易氧化，界面更脆弱

3.5 替代与参照路线

元素/体系 代表材料 优点 缺点 与当前课题关系
Si、Ge Si、Ge、SiGe 工艺成熟、集成优势强 多为间接带隙，光电调控不如 III-V 灵活 工业集成参照
Hg、Cd、Te HgCdTe 红外探测性能强 Hg 不稳定，毒性和工艺难度高 InAs/GaSb T2SL 的竞争路线
Bi InAsSbBi、GaAsBi 可进一步压缩禁带 易偏析、外延难度高 远期前沿探索
N GaN、AlN、GaInAsN 宽禁带或强能带调控 掺入后可能降低晶体质量 非当前红外 T2SL 主线

3.6 RHEED 与迁移学习关注点

RHEED 现象 可能含义 对应材料/元素因素
清晰条纹 二维平整生长 表面迁移充分、通量匹配
斑点增强 三维岛状或粗糙化 应变积累、扩散不足
背景变亮 无序、污染或粗糙化 Al 氧化、界面污染
条纹间距变化 表面重构或晶格相关变化 As/Sb 切换
强度振荡 单层级生长节律 生长速率、覆盖度、台阶密度

3.7 课题路线

1
2
3
4
5
6
7
8
9
10
flowchart LR
    A["周期表: Al/Ga/In + As/Sb"] --> B["III-V 化合物半导体"]
    B --> C["InAs/GaSb: 基准体系"]
    B --> D["InAs/AlSb: 迁移目标"]
    B --> E["InAsSb: 合金扩展"]
    C --> F["RHEED 视频特征"]
    D --> F
    E --> F
    F --> G["跨材料体系迁移学习"]
    G --> H["MBE 生长质量预警与闭环控制"]
阶段 推荐体系 目的
基准数据 InAs/GaSb 建立平整界面和 As/Sb 切换的基础识别能力
迁移测试 InAs/AlSb 测试模型能否识别 AlSb 氧化/粗糙化相关信号
合金扩展 InAsSb 引入组分、应变和带隙调节问题
远期扩展 HgCdTe、Bi、N 体系 对比性能极限和工艺复杂度

4 小结

层次 核心点
周期表 半导体元素主要集中在 III、IV、V、VI 族附近
元素性质 原子半径、电负性、熔沸点、氧化倾向会影响 MBE 生长窗口
课题重点 In、Ga、Al、As、Sb 是 InAs/GaSb、InAs/AlSb、InAsSb 的元素基础
材料体系 InAs/GaSb 适合做基准，InAs/AlSb 适合做迁移目标
AI/RHEED 模型应学习表面平整度、背景散射、As/Sb 切换和材料特异信号
